Leistungsstark und preiswert: der Schrägaufzug für gerade Treppen

Der Plattformlift X3 ist ein leistungsstarker Schrägaufzug, der optimale Funktionalität und modernes Design zu einer ebenso überzeugenden wie preisgünstigen Lösung verbindet. Er ist ausgestattet mit einer besonders für Rollstühle geeigneten Plattform.

Der Antrieb erfolgt über eine Zahnstange, die optimal geschützt in die Fahrschiene aus Aluminiumprofil integriert ist. Die Plattformhaube besteht aus einer formschönen, robusten Kunststoffverkleidung und umfasst sämtliche Bedienelemente sowie auf Wunsch einen zusätzlichen Klappsitz.


Vorteile des X3

  • Innerhalb kurzer Zeit montiert
  • Einfache Bedienung
  • Kostengünstig und sehr wartungsarm
  • Funkrufstellen (keine Verkabelung notwendig)

Kontaktieren Sie uns für weitere Informationen Kontakt

Installationsbeispiele

Der Plattformlift für Innen und Außen

Dieses Liftsystem kann im Innen- ebenso wie im Außenbereich für den barrierefreien Zugang zu Treppen, Hochparterre oder hochgelegenen Hauseingängen eingesetzt werden. Dank seiner kompakten Bauweise lässt sich der Plattformlift an nahezu jeder Treppe mit einer entsprechender Freifläche vor der untersten Stufe montieren. Zudem ist ab einer Treppenbreite von 1 m die Ausstattung mit einer Plattform für alle handelsüblichen Rollstühle möglich. Auffahrklappen an der Kopfseite sorgen dabei für bequemes Befahren und bieten während der Fahrt sicheren Rückrollschutz. Wird der Lift nicht gebraucht, lässt sich die Plattform auf Knopfdruck platzsparend einklappen.

Der X3 ist standardmäßig mit zwei Außenbefehlsgebern ausgestattet, mit denen die Plattform zur Haltestelle gerufen oder in die Parkposition geschickt werden kann. Zum Schutz der Liftanlage vor unbefugter Benutzung steht eine Schlüsselaktivierung für alle Befehlsgeber als Zusatzausstattung zur Verfügung.

Plattformlift Montage

Im Vergleich zum Sitzlift verfügt ein Plattformlift über eine höhere Tragfähigkeit. Trotzdem kann eine solche Anlage ohne viel Aufwand schnell montiert werden. Die Befestigungspunkte werden von unseren Spezialisten im Vorfeld genau ermittelt. Umbauten sind i.d.R. nicht notwendig. Die Lift Montage ist schnell und wird von GARAVENTA Lift eigenen Monteuren zuverlässig und sauber erledigt.

Regelmäßige Wartung für Ihre Sicherheit

Die Gewährleistungszeit für einen Plattformlift beträgt 24 Monate. Zur Werterhaltung und nachhaltigen Sicherstellung der Funktion empfehlen wir 1x jährlich eine Wartung durchführen zu lassen, für Plattformlift Lösungen im Außenbereich mindestens 2x jährlich. Für diesen Service bieten wir spezifische Wartungsverträge kostengünstig an und garantieren eine zuverlässige Durchführung.


Ausstattung

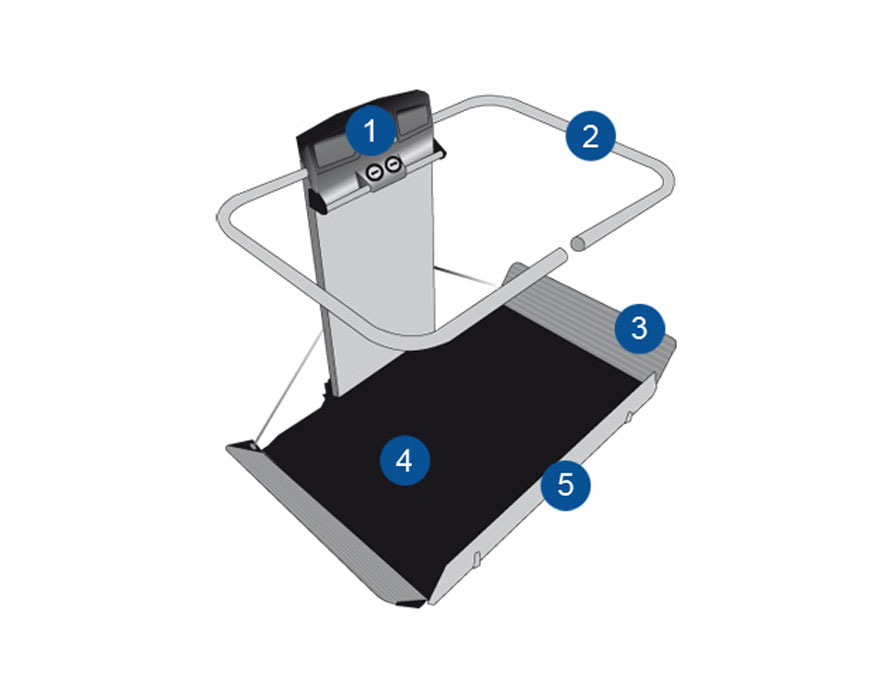

Ausstattung des X3 von Garaventa Lift

Ausstattung

  • Plattformrückwand mit Bedieneinheit (1)
  • Automatischer Sicherheitsbügel (2)
  • Automatische Auffahrrampen (3)
  • Plattformboden mit Antirutschbelag (4)
  • Optionale seitliche Auffahrrampe (5)


Kontaktieren Sie uns

Suchen Sie die richtige Lift Lösung?

Kontaktieren Sie uns.

Kontakt

Planunterlagen

Planen Sie einen Lifteinbau?

Fordern Sie Unterlagen an.

Kontakt


Technische Details

Nutzungsbereich: Gradläufige Treppen ohne Steigungsänderung im Innen- und Außenbereich für 2 Haltestellen
Schienenlänge: max. 7,0 m
Neigungswinkel: 10° - 45°
Fahrgeschwindigkeit: max. 0,1 m/s
Antriebssystem: Zahnradantrieb mit Akkumotor
Motorleistung: 0,55 kW
Tragfähigkeit: 250 kg
Stromversorgung: 230 V / 50 Hz
Nutzbare Plattformgröße: 800 mm x 1.050 mm
800 mm x 900 mm
700 mm x 750 mm
Fahrschiene: Aluminiumprofil mit integrierter Zahnstange und Kabelkanal
Montage: Direkte Wandmontage oder Stützenbefestigung
Steuerung: Totmannsteuerung
Bedienelemente: Funkgesteuerte Außenbefehlsgeber mit Taster und optionaler Schlüsselaktivierung in Haltestellen Bedienpaneel mit Tastern und optionalem Schlüsselschalter auf der Fahreinheit
Sicherheitselemente: Auffahrrampen als Rückrollschutz inkl. Kontaktleiste, Sicherheits-Kontaktboden unter der Plattform, Totmannsteuerung, Schrankenarme, Manueller Notablass
Ausstattungen: Seitliche Auffahrrampe
Klappsitz an der Plattform
Bedienteil am Spiralkabel
Vollautomatische Plattform im RAL 7030, steingrau
Notrufeinrichtungen
Gewährleistung: 24 Monate
Techn. Regelwerke: Europäische Maschinenrichtlinie 2006/42/EG
EG-Baumusterprüfung
